Противопожарные муфты «ТОИР»
Производство ООО «ТОИР-М» (г. Мытищи, Российская Федерация)
Противопожарная муфта или манжета, сокращённая аббревиатура ПМ, разработана для защиты пластиковых труб от их полного прогорания в местах прохода сквозь перегородки или междуэтажные перекрытия. Противопожарные манжеты ленточного типа работают как самосрабатывающие огнестойкие затворы, препятствуя распространению огня через трубные переходы на соседние помещения. Огнезащитные муфты, повышают общий уровень пожарной безопасности объекта, блокируя продвижение пожара по полимерным трубопроводам или кабельным трассам.
Противопожарные муфты на канализацию «ТОИР» предотвращают распространение огня внутри здания по пластиковым трубам. Муфта представляет собой разъемный корпус изготовленный из оцинкованной стали с вкладышем из терморасширяющегося материала. Манжета с терморасширяющейся лентой может быть применена в любом здании, которое имеет трубные коммуникации из горючих полимерных труб (РР, РЕ, PVC) Применение противопожарной муфты «ТОИР» гарантирует безопасность в случае возникновения аварийной ситуации. Противопожарные манжеты ленточного типа препятствуют проникновению огня и дыма в иные помещения через отверстия в трубопроводе. Предел огнестойкости узла канализации с трубами из полипропилена, на котором закреплена самосрабатывающая противопожарная манжета ленточного типа производства компании «ТОИР», не менее 180 минут (стандарт EI 180), что подтверждает обязательный сертификат соответствия NoC-RU.KB03.B.00366. Его отсутствие говорит о том, что перед Вами контрафакт.Такое средство защиты не спасёт Вашу недвижимость от проникновения пожара через пластиковые трубы.
Сертификат соответствия на противопожарные муфты производста компании «ТОИР-М» подтверждает высокое качество и эффективность противопожарных ленточных муфт, которые справляются со своей задачей даже в самых тяжелых условиях.
В ходе проведённых сертификационных испытаний в научно-испытательном центре «КОМПЛЕКСНАЯ БЕЗОПАСНОСТЬ» (ИЛ ООО НИЦ «КБ»), противопожарная муфта ПМ-110 сработала штатно. Протокол No 18-04-27/1ТР. Менее чем за 4 минуты после достижения температурного порога в 150 градусов Цельсия, огнезащитная терморасширяющаяся лента полностью герметизировала переходное отверстие в стене. Она уверенно продержалась более 3 часов под воздействием открытого пламени. Это точно соответствует «Техническому регламенту о требованиях пожарной безопасности» (Федеральный закон от 22.07.2008 No123-ФЗ).

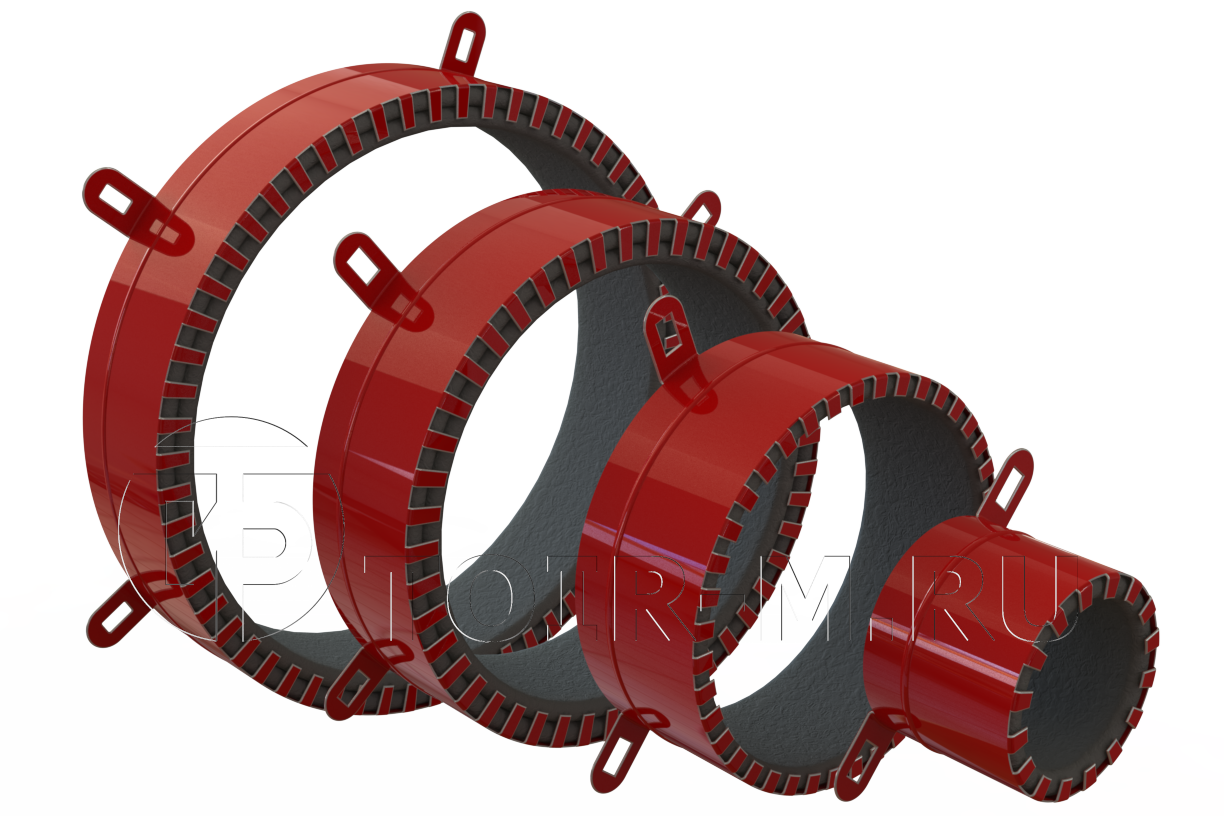

Канализационная противопожарная муфта производства «ТОИР-М» выпускается по ТУ 25.11.23-003-867 30452-2018, обладает хорошей стойкостью к коррозии и удобством установки. Самосрабатывающая манжета выполнена в форме простого кольца. Внешняя часть конструкции это прочный металлический корпус, сделанный из листовой оцинкованной стали. На его наружной стороне расположены небольшие зубчики, они задают направление расширения активного вещества. Внутри манжеты укладывается огнезащитная терморасширяющаяся лента, самосрабатывающая под воздействием высоких температур. Она создаёт полную блокировку притока воздуха в очаг горения и защищает смежные комнаты от проникновения дыма или открытого пламени. Замок-защелка существенно облегчает монтаж и аккуратно устанавливает противопожарные муфты на уже подключённые в канализацию пластиковые трубы. Для крепления к полу, потолку или стене предусмотрены проушины с овальными отверстиями под разнообразный крепёж. Для дополнительной защиты манжеты от ржавчины, металлическое кольцо покрыто полимерной краской красного цвета.
Компания «ТОИР-М» выпускает огнестойкие манжеты ленточного типа в широком диапазоне цен и типоразмеров от 16 до 280 мм., успешно конкурируя с другими производителями. Огнестойкая муфта «Тоир-М» по соотношению цена-качество заметно превосходит такие известные на рынке манжеты Огнеза, ОГРАКС и РТМК. . Её цена значительно ниже многих конкурентов. На нашем складе постоянно доступна самосрабатывающая муфта ПМ-110, рассчитанная на диаметр трубы 110 мм, самый популярный размер для защиты канализационных труб из полипропилена. Мы также готовы изготовить противопожарные манжеты с любыми нестандартными характеристиками. Эта услуга доступна как для больших промышленных серий, где счёт измеряется десятками тысяч единиц, так и для небольших партий с количеством от 1000 штук. Огнезащитная манжета «ТОИР_М» Ваш надёжный барьер на пути распространения огня по коммуникациям внутри зданий, промышленных или военных объектов.
Примеры крепления противопожарных муфт
| Установка ППМ на горизонтальном канализационном трубопроводе в кирпичной стене |
|
| Установка ППМ на перекрытии (потолке) |
|
| Установка ППМ на горизонтальном канализационном трубопроводе на цементной основе в стене |
|
| Установка ППМ на цементной основе в перекрытии |
|
| Двусторонняя установка ППМ на сборной стене когда существует вероятность возникновения пожара с обеих сторон стены |
|
| Установка ППМ на цементной основе в перекрытии (притопленная установка) |
|
Типоразмеры муфт «ТОИР»
|
№ |
Тип муфты |
Ø трубы, внешний, мм |
Размер муфты, мм
|
|||
|
Ø муфты внутренний, d2, мм. |
Ø муфты наружный, d1, мм. |
Высота муфты, h1, мм. |
Толщина полимерного вкладыша, мм |
|||
|
1 |
«ТОИР МП-16» |
16 |
17 |
31 |
51 |
4 |
|
2 |
«ТОИР МП-20» |
20 |
21 |
35 |
51 |
4 |
|
3 |
«ТОИР МП-25» |
25 |
26 |
40 |
51 |
4 |
|
4 |
«ТОИР МП-32» |
32 |
33 |
47 |
51 |
4 |
|
5 |
«ТОИР МП-40» |
40 |
41 |
55 |
51 |
4 |
|
6 |
«ТОИР МП-50» |
50 |
51 |
65 |
51 |
4 |
|
7 |
«ТОИР МП-65» |
65 |
66 |
80 |
51 |
4 |
|
8 |
«ТОИР МП-80» |
80 |
81 |
95 |
51 |
6 |
|
9 |
«ТОИР МП-90» |
90 |
91 |
105 |
51 |
6 |
|
10 |
«ТОИР МП-110» |
110 |
111 |
125 |
51 |
6 |
|
11 |
«ТОИР МП-125» |
125 |
126 |
140 |
51 |
6 |
|
12 |
«ТОИР МП-160» |
160 |
161 |
175 |
111 |
2х6 |
|
13 |
«ТОИР МП-200» |
200 |
201 |
215 |
111 |
2х6 |
|
14 |
«ТОИР МП-225» |
225 |
226 |
240 |
111 |
2х6 |
|
15 |
«ТОИР МП-250» |
250 |
251 |
265 |
111 |
2х6 |
|
16 |
«ТОИР МП-280» |
280 |
281 |
295 |
111 |
2х6 |
